無溶劑聚苯胺（PANI）抗靜電防腐涂料是一種高性能功能性涂料，結合了 聚苯胺的導電性 和 無溶劑樹脂的環保防腐性能，適用于需要 抗靜電、耐腐蝕、長效防護 的工業環境，如石油化工、海洋設施、儲罐、管道等。

一、產品特性

1. 抗靜電性能

   • 表面電阻率可控制在 10⁴~10⁹Ω（符合GB 12158-2006防靜電標準）。

   • 聚苯胺（PANI）作為導電填料，比傳統碳系/金屬填料更穩定，不易氧化、脫落。

2. 優異防腐性

   • 無溶劑環氧/聚氨酯體系，致密涂膜，耐酸、堿、鹽、油等化學介質。

   • 聚苯胺的鈍化作用可增強金屬基材的耐蝕性（陰極保護+屏蔽防護）。

3. 環保性

   • 無溶劑/VOC極低，符合GB 30981-2020環保標準，適合密閉空間施工。

4. 長效耐久

   • 設計壽命 10~15年（C5-M級腐蝕環境），耐候性優于普通防腐涂料。


二、典型應用領域

• 石油化工：儲罐內壁、輸油管道、化工設備（防靜電+防腐）。

• 海洋工程：海上平臺、船舶壓載艙、碼頭鋼樁（耐鹽霧+導電）。

• 電力設施：變電站接地網、風電塔筒（抗靜電+耐候）。

• 軍工航天：彈藥庫、導彈發射井（防靜電火花+長效防護）。

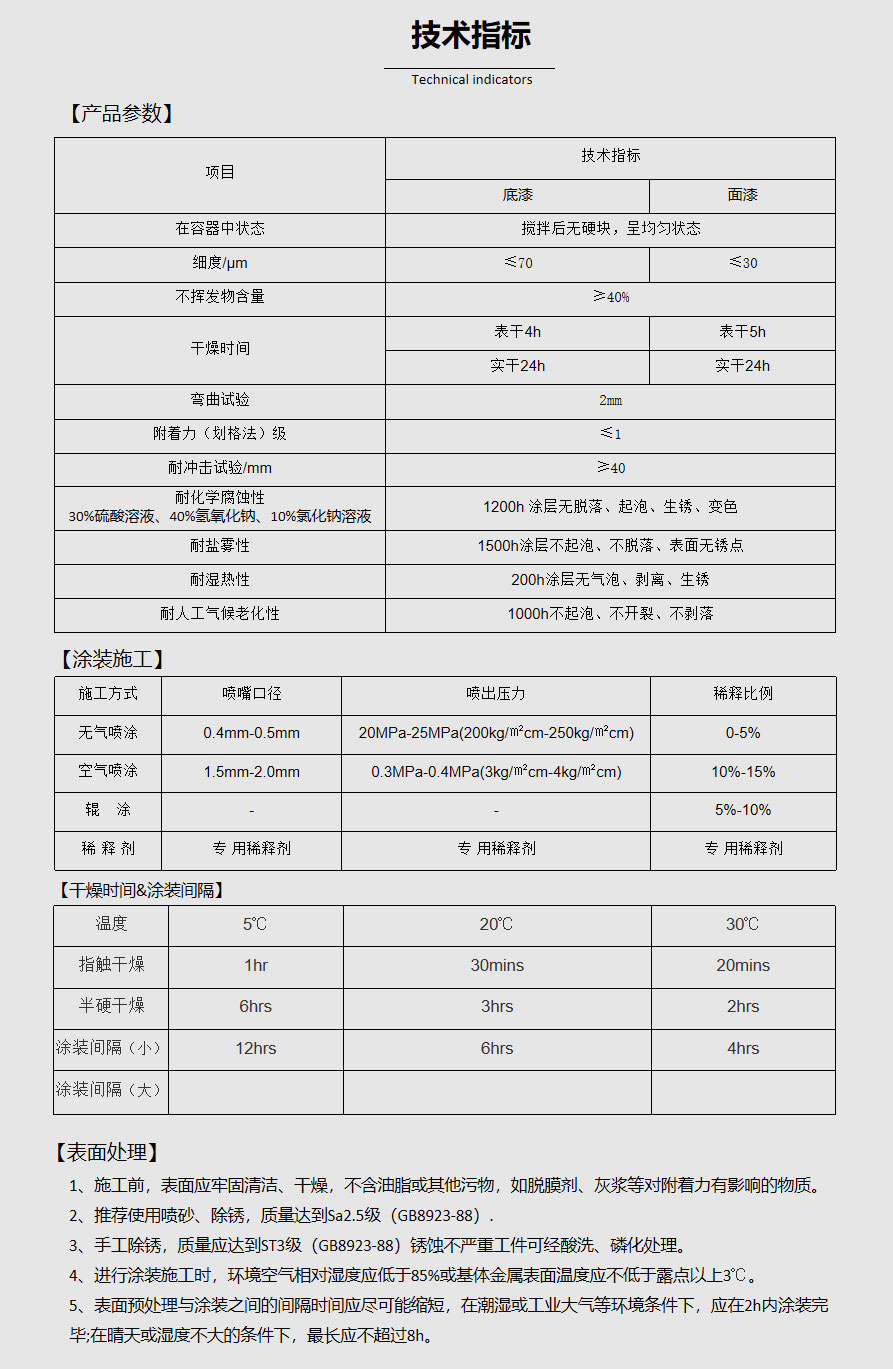

三、施工工藝

1. 基材處理

• 鋼鐵表面：噴砂至Sa2.5級（ISO 8501-1），粗糙度40~70μm。

• 不銹鋼/鋁合金：拉毛或化學處理（如磷化、鈍化）。

• 舊涂層：徹底去除銹蝕、油污，打磨至St3級。

2. 涂料配制

• 雙組分體系（主劑+固化劑），按廠家比例混合，攪拌后熟化10~15分鐘。

• 無溶劑型粘度高，可添加少量專用稀釋劑（≤5%），避免影響導電性。

3. 涂裝方法

工藝	適用場景	注意事項
無氣噴涂	大面積施工（儲罐、管道）	噴壓15~20MPa，膜厚均勻
刷涂/輥涂	小面積或復雜結構	避免漏涂，確保導電連續性
靜電噴涂	高效自動化涂裝	需調整電壓避免擊穿

4. 涂裝參數

• 干膜厚度：建議150~250μm（單道或多道施工）。

• 層間間隔：表干后（2~4小時）可覆涂，完全固化需7天（25℃）。

• 環境要求：溫度5~40℃，濕度≤80%，露點以上3℃施工。

四、常見問題與解決

問題	原因	解決方案
導電性不足	聚苯胺分散不均	嚴格攪拌，檢測電阻率
涂層起泡	基材殘留水分/溶劑	加強基材干燥，控制膜厚
附著力差	表面處理不達標	重新噴砂，選用配套底漆

五、市場主流品牌參考

• 國際品牌：PPG Sigmaguard、阿克蘇諾貝爾Interpon、佐敦Jotun。

• 國產品牌：海虹老人Hempel、昂威涂料、中涂化工。

• 價格范圍：80~200元/㎡（視膜厚和施工難度）。

六、驗收標準

1. 導電性：表面電阻率≤10⁹Ω（GB 50515-2010）。

2. 防腐性：通過ISO 12944-9 C5-M鹽霧測試（≥3000小時）。

3. 膜厚檢測：磁性測厚儀驗證，偏差≤±10%。

總結

無溶劑聚苯胺涂料是高端防腐抗靜電領域的優選，適用于嚴苛工況。施工時需嚴格把控 基材處理、導電填料分散、膜厚控制 三大關鍵點，建議由專業團隊操作以確保性能達標。
