環氧陶瓷內涂層涂料

產品描述

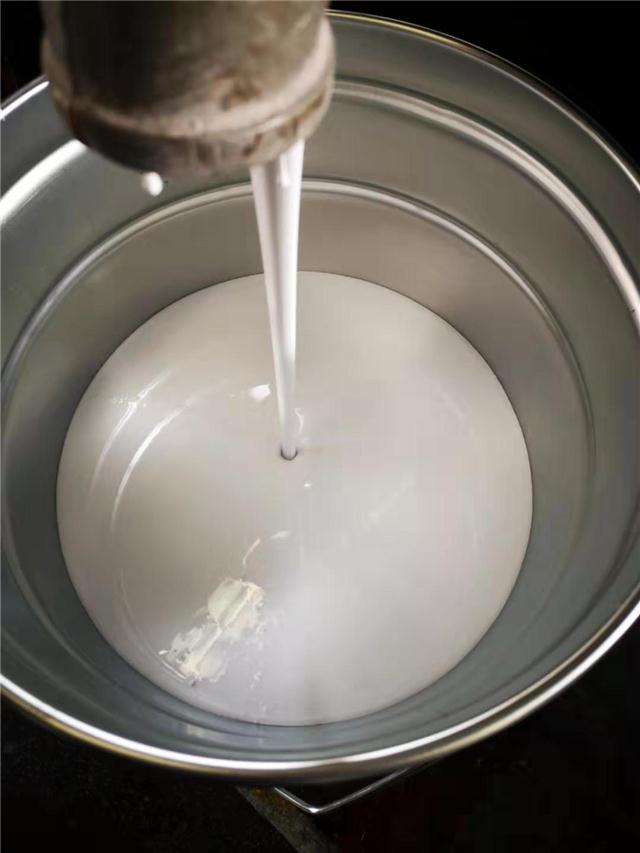

環氧陶瓷內涂層（CE）是基于環氧樹脂和胺固化劑化學固化的雙組份環氧涂層為主要成膜物質

主要用途

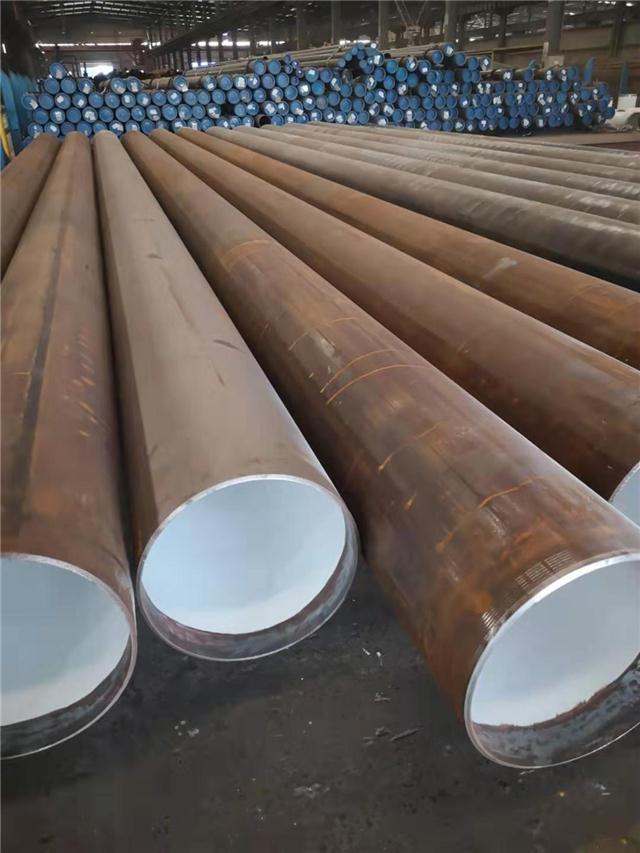

主要用于球墨鑄鐵管，管件及附件，腐蝕條件惡劣環境中的重防腐，以及強酸、強堿等生產設備的外表面，在較長時間內防止強酸堿、鹽霧、凍融、霉菌等的浸漬。

主要特點

具有較高的機械強度和剛度，優良的韌性和抗震性，環境相容性好，無環境污染，涂層光滑，耐磨，耐水，耐堿性，耐酸性，耐鹽水性等化學介質腐蝕；

顏色

白灰、灰色、根據色卡和采用工業調色系統（MIC）進行調色

產品數據

項目	指標
附著力	平均值≥10MPa
	*小值≥8MPa
抗沖擊性	無漏點，5J
抗壓痕性	48h后測得的壓痕高層度≤30%初始涂層厚度
	24h-48h之間測得的壓痕高層度的增加量小于0h-24h 之間測得的增加量，且不超過初始涂層厚度的5%
水中的耐熱老化性	試驗后的涂層的平均附著力≥8MPa
耐堿性	25%NaOH 浸泡90d，涂層無變化
耐酸性	20%H2SO4 浸泡90d，涂層無變化
耐鹽水性	3%NaCI 浸泡90d， 涂層無變化
耐磨性	符合GB/T 26081中的要求
耐陰較剝離性（-1.5V,20℃，28d）	≤2mm



耐化學腐蝕性試驗按以下規定：

耐堿性、耐酸性、耐鹽水性：按GB/T 9274-1988中甲法的規定進行。

涂層厚度推薦：

涂層分類		*小平均厚度/μm	局部*小平均厚度/μm	適用規格（DN）
無溶劑液體環氧涂料	內涂層	≥400	≥350	80-300
		≥500	≥450	350-1000
	外涂層	≥400	≥350	80-2600
環氧陶瓷內涂層		≥1000	≥900	≥1100



表面處理

混凝土表面：表面應平整、堅實、無油污、硬化不良、疏松粉化、麻面、起皮、起砂等含水離鄉率小于8%，PH值應小于8.

鋼材表面：球墨鑄鐵管，管件表面應經過噴砂或拋丸處理，處理前，應先除去基材表面上的任何油脂或其他可溶性污染物質，基材表面溫度應高于點3℃以上，環境的相對濕度不低于85%；表面的除銹等級應符合GB/T8923.1-2001中的Sa2.5級的要求，其中灰塵不大于3級，灰塵顆粒不大于2級，表面粗糙度Ra≥50微米，如存放或轉運出現銹跡和污染需要重新進行噴砂或拋丸處理；

施工方法

該產品可用以下方式施工

噴涂： 使用無氣噴涂。

刷涂： 推薦用于預涂和小面積涂裝。注意要達到特定的干膜厚度。

儲存

23℃時的保質期 組份A 24個月

注意事項

本公司配套供應的納米陶瓷涂料A\B組份存放或運輸時鐵桶應正置，遠離火源，避免日光曝曬

健康和安全

在通風良好的條件下使用，避免吸入漆霧，避免外表接觸；

如不慎濺到外表應立即用合適的清潔劑、肥皂和水沖洗，如不慎進入眼睛，應用水充分沖洗并立即就醫診治
