起重機專用單組分水性底漆
文章發(fā)布于：2021-08-04 作者：昂威涂料 瀏覽次數：次
湖南昂威涂料生產的起重機專用單組分水性底漆
性能參數
| 檢測項目 |
HG/T 4847-2015 （水性醇酸樹脂涂料底漆） |
檢測結果 |
| 容器中狀態(tài) | 攪拌混合后無硬塊，呈均勻狀態(tài) | 攪拌混合后無硬塊，呈均勻狀態(tài) |
| 固體含量 % | ≥40 | 54 |
| 黏度，KU | 商定 | 98 |
| 細度，μm | ≤60 | 36 |
| 耐沖擊性，cm | ≥40 | 50 |
|
干燥時間 表干 h 干燥時間 實干 h |
8 24 |
8已干 24已干 |
| 凍融穩(wěn)定性（3次循環(huán)） | 不變質 | 未變質 |
| 熱儲存穩(wěn)定性[（50±2）℃,7d] | 通過 | 通過 |
| 揮發(fā)性有機化合物（VOC），g/L | ≤300 | 184 |
| 附著力（劃格）級 | ≤1 | 1 |
| 彎曲試驗，mm | ≤3 | 2 |
| 耐鹽水性（3%NaCl,24h） | 無異常 | 無異常 |
| 遮蓋力（清漆和透明顏料除外），g/㎡ | 商定 | 118 |
| 光澤 | 商定 | 66 |
| 硬度 | ≥0.2 | 0.4 |
| 耐水性（24h） | 無異常 | 無異常 |
| 耐人工氣候老化性（200h） |
不起泡、不開裂、不剝落； 不粉化；變色：商定； 失光：商定 |
輕微變色，色差值6.0，變色貳級； 無失光，失光率1%，失光零級； 未出現起泡、開裂、剝落、粉化等現象 |

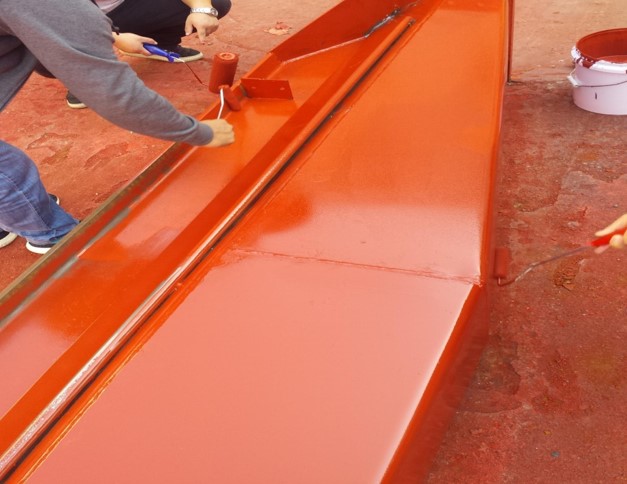

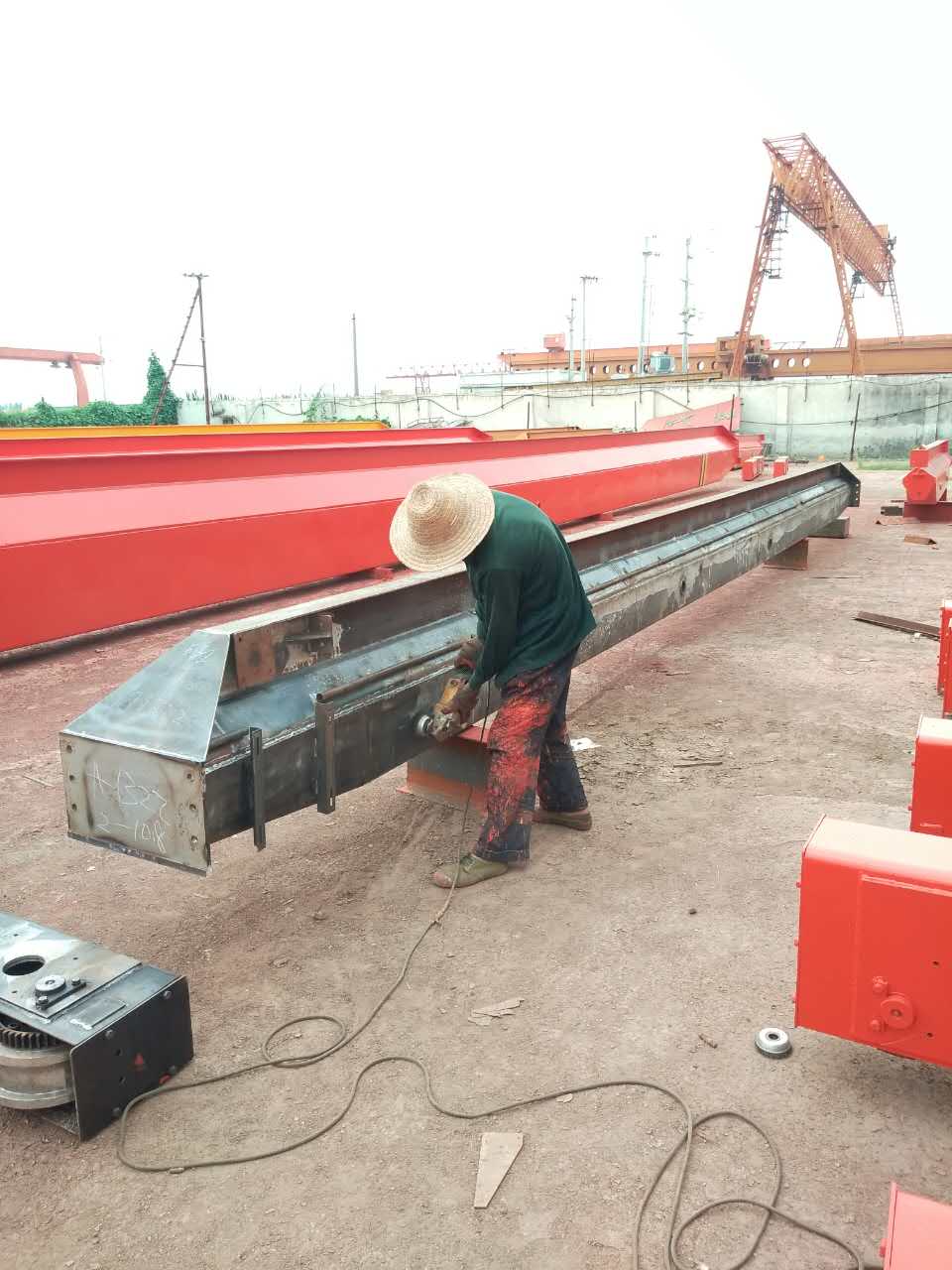

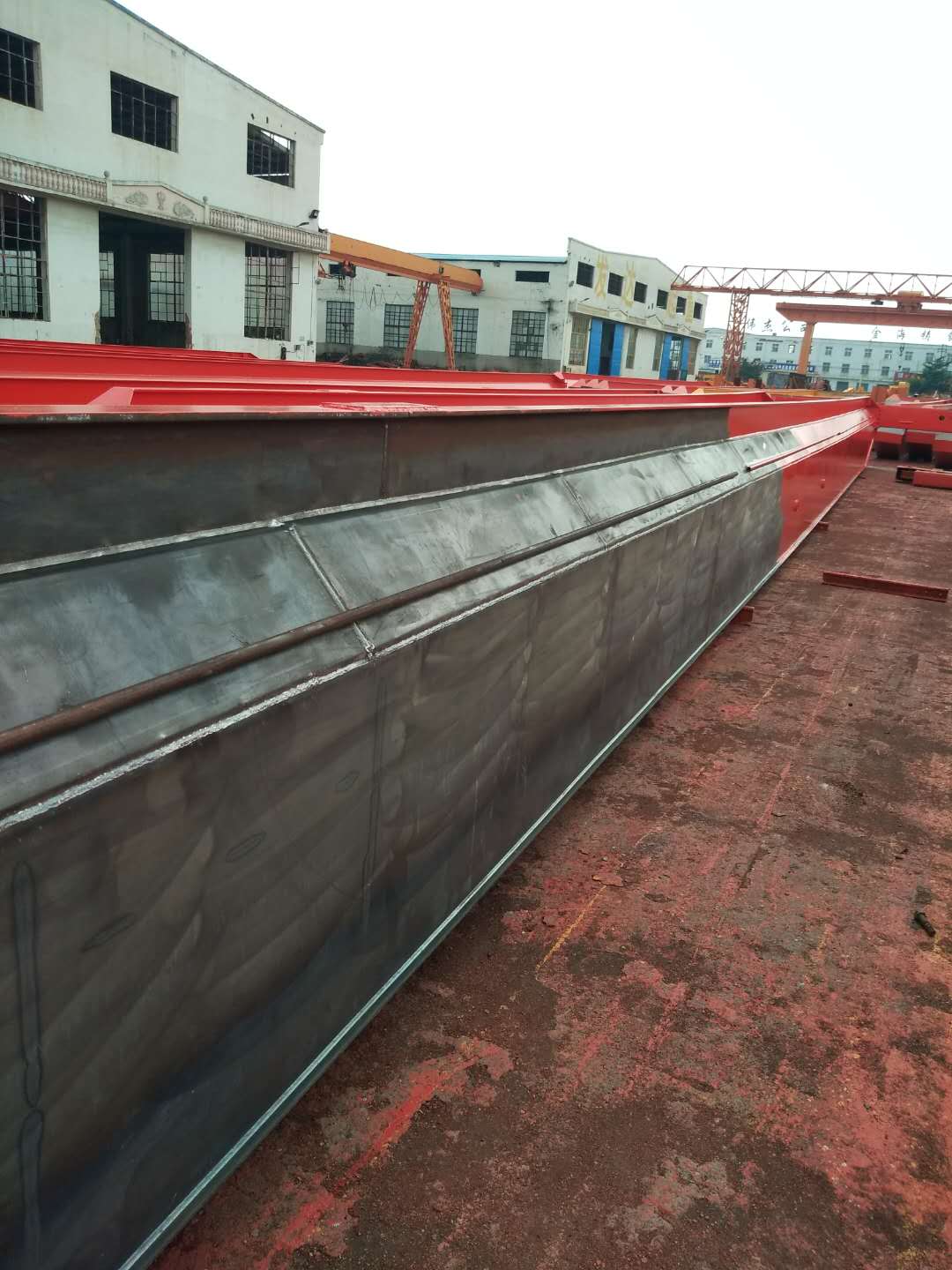

應用案例

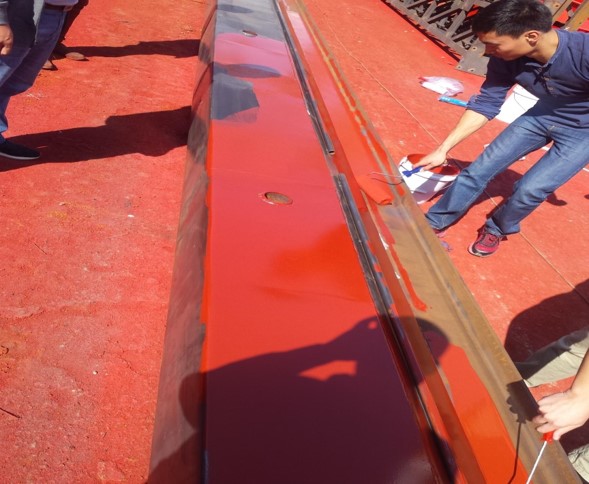

施工工藝：輥涂
上一篇：水性醇酸鋼結構漆
下一篇：環(huán)氧富鋅底漆能不能耐高溫
